Cobertura Translucida de Policarbonato em Corredor Lateral com a linha Modular DIY – Polysolution

By Luis Dias on ago 26 in Sem categoria.

A Polysolution mostra pra voce como calcular e especificar os perfis adequados apra se fazer uma cobertura de Corredor lateral ou fundos de uma residencia, seja parede  / parede ou Parede / poste- Pilar

Mostraremos alguns modelos para voce escolher o que mais se aproxima a sua realidade, cabendo a voce informar as medidas.

Projetos paara Policarbonato e Estruturas

Abaixo o que chamaos de Modelo Numero 1 –  onde temos

  • Parte Superior – Consjunto de Perfil RESOLVE PC5038 – PC5050 – PC 50100 – Ajustável e regulável em relação ao angulo de inclinação da cobertura, que recomendamos o minimo de 10% – para evitar o empoçamento de água e acumulo de sujeira
  • Parte Superior – Perfil de aluminio Ajustávvel e regulável RUFO PC9020
  • cobertura de Policarbonato polysolution
  • Parte Inferior – onde a água cai – escorre –  Perfil Estrutural Viga-Calha PC4412-76 (3 polegadas -76,2 mm)  – é viga , é calha
  • CALHA MAIOR- OPCIONAL – Parte Inferior – Perfil Estrutural Viga-Calha PC4412 -100 (4 polegadas 101,6mm ) – é viga , é calha
  • Perfil de Apoio Estrutural 50×30 mm –  PC5512  mm que suporta as chapas de Policarbonato  –  até 3 metros
  • perfil de aluminio estrutural PC5512
  • Perfil de Apoio Estrutural 50 x 40mm –  PC-5050  mm que suporta as chapas de Policarbonato – até 4 metros
  • Poste  quadrado de 3 polegadas ou poste – pilar de 4 polegadas para casar com as duas calhas a escolher – nesse mesmo poste poderá se fazer o condutor de agua – fazendo um furo de serra copo de 50 mm –  temos desenhos e fotos mostrando.
  • Chapas de Policarbonato recomendada de 10 mm – alveolar e 3 mm a 6 mm Compacta – maciça – sólida

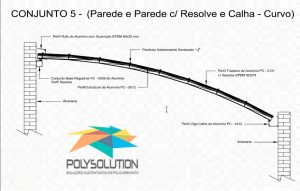

Modelo numero 1 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Modelo numero 2 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution – onde aqui a diferença é que aqui não temos POSTE -PILAR – PILASTRA – aqui temos PAREDE/ PAREDE-  parede e muro –  dessa forma

Modelo numero 2 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

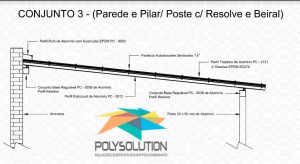

Modelo numero 3  de montagem do sistema modular com Perfil Viga-Calha PC4412 – Perfil RESOLVE  – PERFIL ESTRUTRAL de APOIO em corredor lateral em Policarbonato Polysolution

-aqui não temos a VIGA-CALHA na parte inferior – nesse caso o cliente prefere deixar a água cair sobre o terreno  – nessa situação teremos que utilizar o POerfil RESOLVE PC5050 na parte superior e dependendo da distancia entre pilares deveres usar o Perfil PC50.50 ou PC 50.100

Modelo numero 3 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

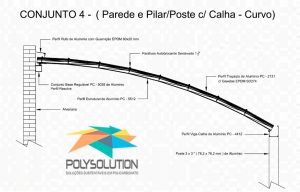

Modelo numero 4 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

– aqui os perfis ESTRUTURAIS PC 5512 ou PC5550 são Curvos –  Perfis de aluminio PC5512  Calandrados e sendo colocado PErfil RESOLVE na Parte superior com RUFO PC-9020 e na parte inferior com Perfil Viga-Calha  e Poste de 3 ou 4 polegadas- dependendo da Calha EscolhidaModelo numero 4 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Modelo numero 2 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

aqui os perfis ESTRUTURAIS PC 5512 ou PC5550 são Curvos –  Perfis de aluminio PC5512  Calandrados e sendo colocado Perfil RESOLVE PC-5050 na Parte superior com RUFO PC-9020 arrematando e vedando a parede com o PERFIL de ALUMINIO  e na parte inferior com Perfil Viga-Calha PC4412  na PAREDE –  no muro –  lembrando que o ALUMINIO poderá ser sem pintura e com PINTURA BRANCO EPÓXI ou outra cor sob encomenda(consultar prazo de entrega)Modelo numero 5 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

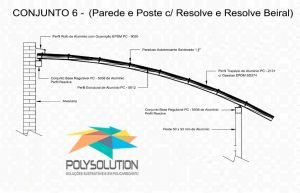

Modelo numero 6 de montagem do sistema modular com dois PERFIS RESOLVE PC50.50 nas duas extremidades  em corredor lateral em Policarbonato Polysolution

– Nesse caso os perfis de aluminio estrutural de apoio são curvados na propria www.polysolution.com.br  e fixados sobre os perfis de aluminio PC-5050  ajustável e regulável   ao angulo de inclinação da cobertura – nesse caso aqui não tem calha e a água escorre para o terreno  –  peiral maiximo recomendado é de 150 mm –

a Chapa de Policarbonatoi recomendada é o Policarbonato Alveolar de 10 mm ou chapa de Policarbonato compacta de 3mm, 4mm ou 6 mm –  ver tabela de distancia entre apoios.


Modelo numero 6 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

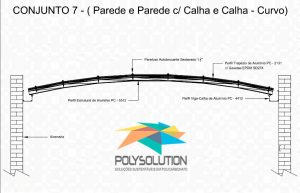

Modelo numero 7  de montagem do sistema modular com Perfil Viga-Calha PC4412 dois dois lados e posicionados em linha – muito utilizado em garagem de carro ou em corredor lateral

o Perfil de alumínio Estrutural PC-5512 Curvado poderá atingir até 3 metros sem poio ou treliça ao meio.

Modelo numero 7 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

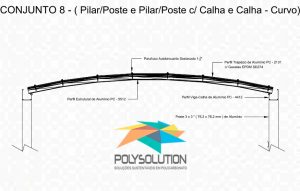

Modelo numero 8 de montagem do sistema modular com Perfil Viga-Calha PC4412  dos dois lados e fixados sobre o Poste de aluminio de 3 ou 4 polegadas, de acordo com a CALHA escolhida  – demais perfis já abordamos

Modelo numero 8 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

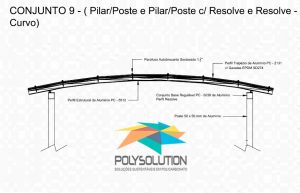

Modelo numero 9 de montagem do sistema modular com PERFIL de Aluminio de apoio conhecido como PERFIL RESOLVE PC5050Modelo numero 9 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Modelode montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Abaixo daremos mais explicações e detalhes  de nossos perfis e soluções –  de como fazer a instalação dos mesmos.

-Perfil de aluminio RESOLVE PC5050  e PERFIL de ALUMINIO RUFO PC9020 –  localizados na parte superior da cobertura de Policarbonato

Coberta de Policarbonato com Perfis de aluminio Viga-Calha + Perfil de Aluminio Resolve PC5038 + perfil de Aluminio T Invertido base do perfil PC5512 + Rufo de aluminio cvom gaxeta de EPDM + Perfil Trapézio e demais acessórios de fixação e vedação - Polysolution

Abaixo mostramos o PERFIL RESOLVE ATUANDO ao MEIO  como uma TRELIÇA – como uma TERÇA intermediária para permitir dar mais resistencia ao perfil de apoio PC 5512 e PC5550

Coberta de Policarbonato com Perfis de aluminio Viga-Calha + Perfil de Aluminio Resolve PC5038 + perfil de Aluminio T Invertido base do perfil PC5512 + Rufo de aluminio cvom gaxeta de EPDM + Perfil Trapézio e demais acessórios de fixação e vedação - Polysolution

Abaixo mostramos a conexão do Perfil de Aluminio Esturtural PC5512 ou PERFIL PC5550 em que encaixa no Perfil de aluminio Estrutural PC4412 Calha – de 3 ou 4 polegadas

  • nesse caso uma novidade –  colocamos um perfil de aluminio de 4 polegadas em baixo do perfil viga-Calha PC4412 de 4 polegadas para que possamos ter 6 metros de vão livre sem um apoio

Coberta de Policarbonato com Perfis de aluminio Viga-Calha + Perfil de Aluminio Resolve PC5038 + perfil de Aluminio T Invertido base do perfil PC5512 + Rufo de aluminio cvom gaxeta de EPDM + Perfil Trapézio e demais acessórios de fixação e vedação - Polysolution

Veja detalhes dessa sobreposição de perfis de aluminio

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

VEja um caso real em que o cliente precisava de 6 metros de vão livre e então colocou embaixo do Perfil de aluminio PC4412 de 3 polegadas

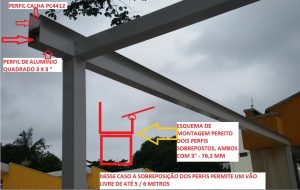

Como fixar dois perfis calha e quadrado aumentar resistencia

E dessa forma o perfil voga-calha que resiste a 3 metros sem postes – passa a resistir a 6 metros com a utilização extra do perfil de aluminio quadrado de 3 x 3 polegadas (76,2mm quadrado)

como fazer uma cobertura perfeita com PC 5512 perfil duplo

Perfil Viga-Calha PC 4412 Reforçado com perfil de aluminio de 3 polegadas

Como fixar um perfil viga-calha PC 4412 com vão de 6 metros + PErfil Alu 76,2 mm

a peça fica mais rígida e estrutural

Como fixar um perfil viga-calha PC 4412 com vão de 6 metros + PErfil Alu 76,2 mm

A fixação dos dois perfis são alinhadas com TRAVAMENTO para fixar 100% no prumo

Fixação do perfil viga-calha PC4412 trava e escoras - Polysolution

Travamento dos perfis de alumínio , mas com a facilidade de união de topo, sobreposto e com os demais perfis – tudo modular.

veja abaixo o vão frontal de 6 metros – perfil VIGA CALHA PC-4412 -100 – perfil de 4 polegadas com outro travando abaixo

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Abaixo o perfil de aluminio PC5550

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de aluminio estrutural PC5550 com travamento do perfil trapézio

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de alumínio estrutural PC-5550 com travamento do perfil SIRI – capa e contra capa

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de aluminio estrutural para apoio das placas de Policarbonato com gaxeta de EPDM SD-274


Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de aluminio de apoio PC5512 – veja abaixo a caracteristica do mesmo –Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de aluminio PC5512

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Abaixo a combinação do Perfil Viga-Calha PC4412 e Perfil Estrutural PC 5512 + PErfil de aluminio formato F

Perfil estrutural PC 5512 e Perfil viga-calha PC 4412 Polysolution

Perfil Viga-Calha PC4412 e Perfil Estrutural PC 5512 + perfil de aluminio Trapézio  com os parafusos auto-brocantes

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil Viga-Calha PC4412 e Perfil Estrutural PC 5512 com a fixação da fita dupla face VHB

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato compacta cor bronze

Chapa compacta com Sistema modular viga calha PC-4412 e perfil Perfil Estrutural PC5512 Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato compacta cor bronze

Chapa compacta com Sistema modular viga calha PC-4412 e perfil Perfil Estrutural PC5512 Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato Alveolar

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato alveolar

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato alveolar

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato alveolar

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Conjunto modular pre pronto com perfil viga-calha PC4412 e perfil Estrutural PC5512 e chapa de policarbonato alveolar

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Sistema completo modular Polysolution –  todos os itens a serem adquiridos num unico lugar

perfil estrutural de aluminio PC 4412 e PC-5512 com 3 metros Polysolution

Tabela de distanciamento entre apoio para as chaps alveolar de 6mm e chapa de policarbonato albveolar de 10 mm – a nossa recomendação é pára utilizar a chapa alveolar de 10 mm , mais resistente, reduz o numero de perfis de aluminio e fica mais bonito,

tabela de espaçamento de vão livre alveolar 6 e 10 mm Polysolution

Perfil de aluminio Viga-calha PC4412-100 com perfil de aluminio Estrutural PC5512 e fita de aluminio VHB com 15 mm

Perfil de aluminio estrutural de 4 polegadas - 101,6mm x 130 mm altura barras com 6 metros Polysolution

Perfil de aluminio Viga-calha PC4412-100 com perfil de aluminio Estrutural PC5512 CURVADO e fita de aluminio VHB com 15 mm

VEjamos abaixo alguns videos que ilustram a aplicação de nossos perfis de aluminio em conjunto com as chaps de Policarbonato e em alguns casos o VIDRO



aqui uma aplicação clássica de nossos perfis de Aluminio modulares – aqui uma cobertura de 14 x 3 metros –

Sistema modular com utilização das Placas de 600 mm de largura, nosso multi painel

abaixo uma projeto com Perfis de aluminio para o vão de 12 x 6 metros

em seguida um passo a passo de como instalar uma cobertura lateral, um corredor lateral, uma garagem de carro, um abrigo de carro.

abaixo uma solução em pergolado de concreto , onde se necessitava de criar um caimento – para criar o caimento através dos perfis de aluminio RESOLVE e VIGA-CALHA

veja os dois tipos de calha – VIGA-CALHA PC4412 de 3 e de 4 polegadas

Cobertura de uma garagem com Policarbonato compacto e os perfis de aluminio da Polysolution

linha de perfis de aluminio da Polysolution

Cobertura com a linha de perfis de aluminio da Polysolution – um passo a passo

passo a passo em 3D perfil estrutural PC5512 montagem sequencial – DIY

como instalar utilizando travessas de apoio e reforço

Utilização do PERFIL de aluminio estrutural PC5550 e tambem das viga-calha PC4412 de 4 polegadas

utilização do perfil PC5550 curvado com as calhas da Polysolution de 4 polegadas

utilização dos perfis de aluminio com vão livre de até 6 metros e chapas de policarbonato compacta

cobertura na frente da residencia em Taubaté são Paulo onde foram utilizados os perfis de aluminio estrutural PC-5512, Perfil Resolve + Perfil viga-Calha PC-4412 + chapas de policarbonato alveolar infra red – branco leitoso –

Utilização da linha de perfis de aluminio e chapa de policarbonato alveolar cor cristal 10 mm – em corredor lateral dividindo a residencia principal com a edícula ao fundo

instalação em lavanderia e area de churrasqueira com os perfis de aluminio PC5512 + perfil viga calha e chapas de policarbonato alveolar 10 mm cristal

churrasqueira

cobertura lateral em corredor com perfil viga -calha PC4412 de 4 polegadas e a linha multi painel de policarbonato com modulos de 600 mm alveolar cristal – o cliente precisava proteger o seu espaço e criar um ambiente de convivencia – perfis curvados pela Polysolution

como funmciona o perfil VIGA-CALHA PC4412 – é regulável e ajustável ao angulo de inclinação da cobertura

aqui uma cobertura de Policarbonato compacto com dois perfis viga calha PC4412 com 3 polegadas, perfis de aluminio T invertido

video didático mostrando a instalação em uma industria , na medida de 3350x 2000mm de largura – com as chapas alveolar refletiva fumÊ e perfil Viga calha + perfil estrutural

Linha de perfis e suas aplicações , incluindo se o novo PERFIL CUMEEIRA com gaxeta de EPDM – ajustável e regulável ao angulo de inclinação da cobertura


aqui o novo perfil de aluminio regulável ajustável cumeeira PC9090

Veja detalhes de como fixar uma cumieira de Aluminio para a cobertura de Policarbonato em duas águas

Cumeeira ou cumieira de aluminio para cobertura de Policarbonato ajustavel e regulável PC9090 com gaxeta de EPDM - barras de 6 metros - Polysolution

Perfil de aluminio Cumieira PC9090 com 90 mm de aba de cada lado – direito e esquerdo


Cumeeira ou cumieira de aluminio para cobertura de Policarbonato ajustavel e regulável PC9090 com gaxeta de EPDM - barras de 6 metros - Polysolution

como funciona o PERFIL RESOLVE e SUA INSTALAÇÂO na Parede

Utilização da linha de perfis de aluminio Polysolution com a cobertura translucida de vidro

video
