Como se fazer a Junção de TOPO do Perfil de Aluminio Estrutural Viga-Calha PC4412 Polysolution

By Luis Dias on out 17 in Ultimas Notícias.

Alguns clientes perguntam como fazer a emenda de topo de um perfil Viga-Calha PC4412 e hoje vamos mostrar algumas formas de se fazer essa junção.

  1. Emenda de Topo de pino elástico
  2. Emenda de topo com luvas metálicas como perfil U ou PERFIL C
  3. Emenda em cima do perfil Coluna de 3 polegadas e desnivelar o Pivô

Segue algumas fotos / desenhos e croquis  que ilustram essa solução completa

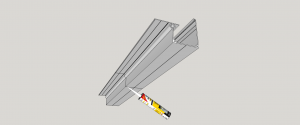

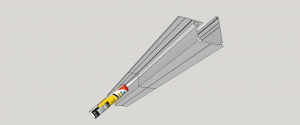

a Primeira é com o Pino Elástico e vedação com PU /  Silicone estrutural.

Na emenda de topo do Perfil viga calha que possui 3 furos nos cantos, fixa os pinos elásticos em um perfil calha e encaixa o outro perfil calha de topo, apos essa fixação se faz a vedação com selante de PU ou Silicone estrutural para vedação.

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

O que é PINO ELÁSTICO°?

PINOS ELÁSTICOS. Submetidos à compressão quando montados em um furo, os pinos elásticosexercem pressão contra toda a área das paredes do furo, desenvolvendo uma ação de travamento.

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polyolution junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

Na emenda de topo do Perfil viga calha que possui 3 furos nos cantos, fixa os pinos elásticos em um perfil calha e encaixa o outro perfil calha de topo, apos essa fixação se faz a vedação com selante de PU ou Silicone estrutural para vedação.

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution 2junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

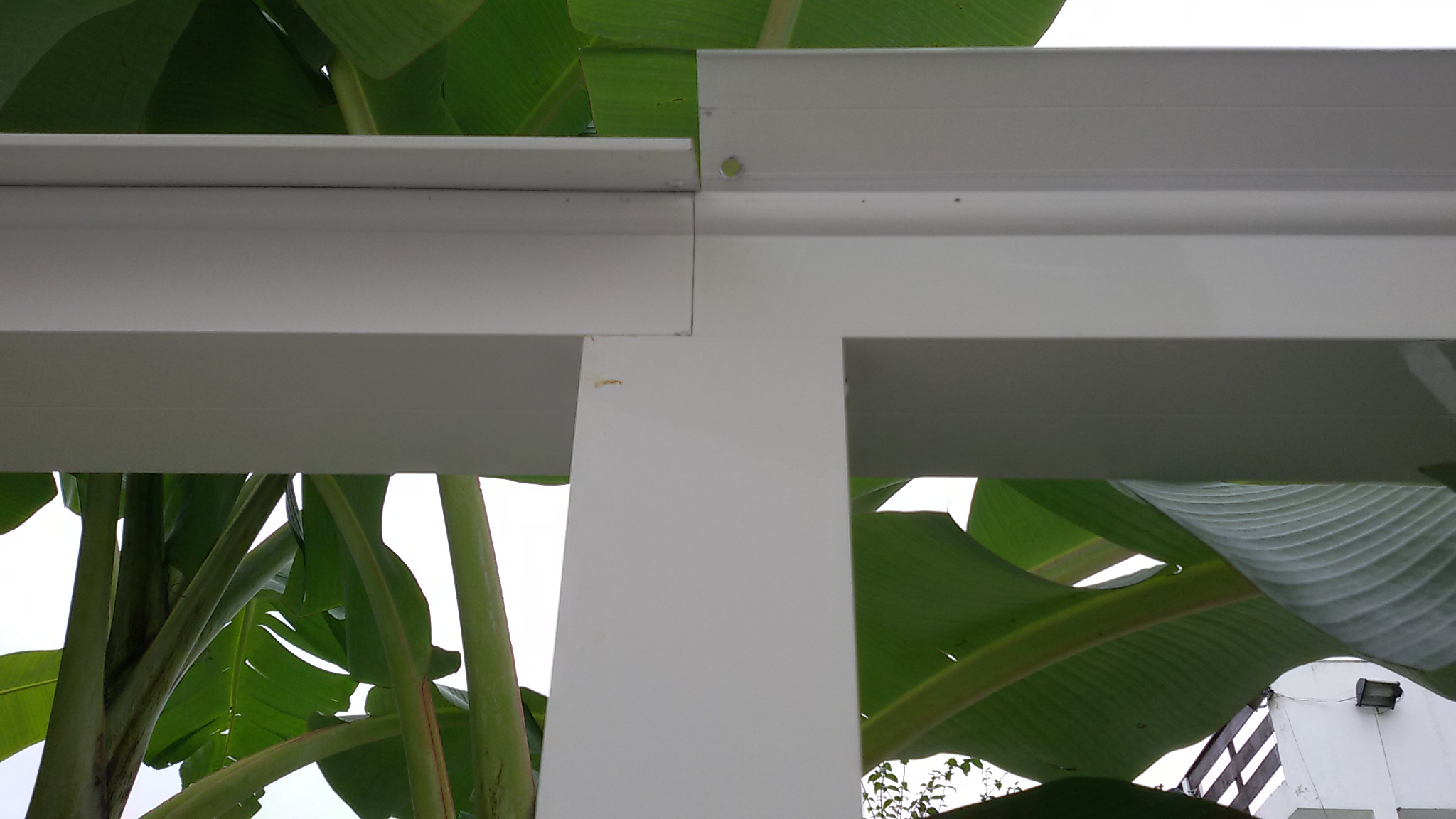

tambem se pode fazer a emenda da seguinte forma – em cima de um poste de 76,2 x 76,2 mm ( 3 x 3 polegadas) fazemos a junção e em alguns casos se faz o furo para escoar agua como condutor

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico – Polysolution

a SEGUNDA OPÇÂO :

  1. Emenda de topo com luvas metálicas como perfil U ou PERFIL C  – uma LUVA que une os dois lados do PERFIL

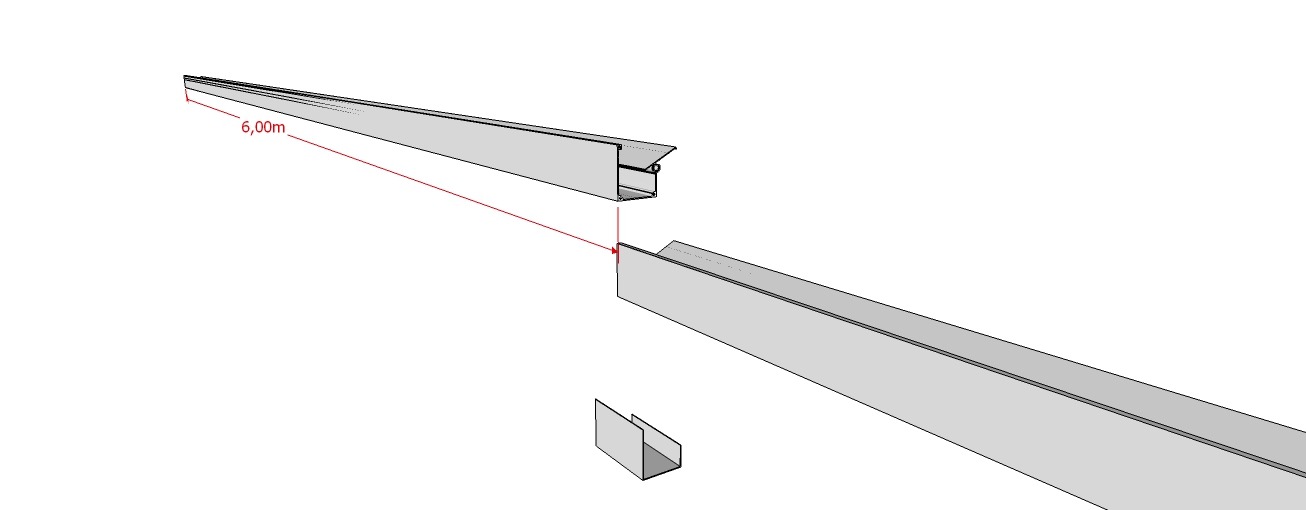

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution E agora temos tambem o PERFIL PC4412 com 4 polegadas e possibilidade de emendar de topo tambem, com mais vantagens

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação – POlysolution Como emendar um perfil de aluminio VIga-CAlha PC4412 de topo e manter a vedação - POlysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution como emendar um perfil viga-calha PC4412 de topo com luva C e rebites - Polysolution

como emendar um perfil viga-calha PC4412 de topo com luva C e rebites – Polysolution

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

Veja o condutor de água criado para escoar a agua através do poste de sustentação.

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

Sistema de fixação com suportes furados com serra copo  e dando maior uniformidade ao alinhamento e segurança  no travamento

junção DE TOPO DO PERFIL VIGA-CALHA PC 4412 COM Pino Elástico Metálico - Polysolution 2

veja como se faz a fixação dos perfis VIGA-CALHA PC4412 sobree o perfil poste quadrado de 76,2 mm (3 x 3 “) – uma das formas de fixação – quando se quer o condutos na propria peça, no proprio poste, se faz um furo com a serra copo

Superte para o perfil quardado 76,2mm e viga-calha PC4412

Veja mais alguns detalhes da fixação dos postes de sustentação de 3 polegadas (76,2 mm) e na colocação longitudinal com emenda de topo dos perfis viga-calha PC4412 – veja furação com serra-copo 50 mm  para se instalar o poste embaixo  e fazer o condutor

Fixação do perfil viga-calha PC4412 na parede Polysolution

Veja abaio um esquema de fixação que foi utilizado nesse projeto de apssarela com os perfis da Polysolution, de um  lado o Perfil viga-Calha PC4412 foi fixado na parede e do outro lado através de postes de fixação  de 76,2 mm quadrado de aluminio a cada 3 metros, distancia que o nosso perfil viga-caçha suporta sem fletir, embarrigar, flambar e assim fazer a preparação aos perfis estrutural de aluminio curvados.

Fixação do perfil viga-calha PC4412 na parede Polysolution

Alinhe, faça o nivel e bom trabalho!!

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Modelo paratico da fixação, o perfil tem esse pivô regulável /  ajustável para receber o perfil Estrutural PC 5512 aqui CURVADO / CALANDRADO

Fixação do perfil viga-calha PC4412 na parede Polysolution

Mais detalhes de como se pode unir os perfis de topo –  o pivô poderá ser também unido no mesmo ponto ou intercalar o pivô de forma passante para travar melhor o perfil viga calha, como foi feito no lado da parede.



Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Veja e se inspire com essas imagens do nosso projeto

Emenda de topo do perfil viga-calha PC4412 Polysolution

Necessário de faz travar o perfil VIGA-CALHA e demais perfis  , afim de travar,  ajustar medidas, vedar e assim deixar tudo alinhadinho para só depois soltar  as travas. Voce verá em outros pontos os detalhes.

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Importante é manter o alinhamento 100% para que o resultado seja tambem 100% – é trabalho feito com muito detalhe e atenção

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

passarela em policarbonato e perfis de aluminio estrutural

Mais uma vez mostrando os detalhes da harmonia de junção dos nossos perfis CALHA e Perfis estruturaisFixação do perfil viga-calha PC4412 trava e escoras - Polysolution

Vai fixando e travando, depois libera e pronto!!

Fixação do perfil viga-calha PC4412 policarbonato fumê alveolar 10 mm - Polysolution

Detalhes de como fixar, travar e dar acabamento final a passarela super alinhada

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

observe que você pode também cortar o perfil de alumínio em esquadria com ângulos complementares para se fazer as curvas

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

O encontro de vários perfis com a mesma bitola, no caso aqui com 76,2  76,2 mm (3 x 3″)

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Alinhamento , curvatura, beleza e um projeto super elogiado com a linha de perfis de alumínio da Polysolution

passarela em policarbonato e perfis de aluminio estrutural

a união entre perfis de 3 polegadas é perfeita,adote essa solução.

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Aqui no lado da parede o instalador preferiu colocar o perfil Pivô ajusta´vel / regulável trasnpassando a emenda de toopo da base do perfil viga–calha PC4412, dessa forma dá maior rigidez e alinhamento ao conjunto.

tudo alinhadoSistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Fixação do perfil viga-calha PC4412 na parede Polysolution

Preparação do poste fazendo o nivel de dois cantos, alinha vertical e horizontalmente ao mesmo tempo, compre esse nivel no material de constriução (leroy merlin)

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

TRabalho convencional de profissionais de construção civil(pedreiro, serralheiro, mestre de obra, engenharia…)

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Abaixo reforçamos o esquema de montagem dos perfis Viga-calha PC 54412  com o perfil poste  quadrado 76,2 x 76,2 mm

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

Abaixo mostramos uma solução fantástica, quando os clientes necessitam que nosso perfil viga-Calha PC 4412 supere os 3 metros de vão livre, a solução encontrada para 5/6 metros foi colocar outro perfil quadrado de 3 polegadas embaixo e assim fazendo um perfil super reforçado e podendo nesse caso aqui passar os veículos embaixo sem prejuizo de utilização do mesmo PERFIL VIGA-CALHA PC4412

 nosso perfil viga-Calha PC 4412 supere os 3 metros de vão livre, a solução encontrada para 5/6 metros foi colocar outro perfil quadrado de 3 polegadas embaixo e assim fazendo um perfil super reforçado e podendo nesse caso aqui passar os veículos embaixo sem prejuizo de utilização do mesmo PERFIL VIGA-CALHA PC4412 – observe bem como foi feito, nem se nota que tem dois perfis sobrepostos.

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

nosso perfil viga-Calha PC 4412 supereaos 3 metros de vão livre, a solução encontrada para 5/6 metros foi colocar outro perfil quadrado de 3 polegadas embaixo e assim fazendo um perfil super reforçado e podendo nesse caso aqui passar os veículos embaixo sem prejuizo de utilização do mesmo PERFIL VIGA-CALHA PC4412

observe no desenho esquemático ao centro da foto o que fizemos

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

e os resultado ée maravilhoso, uma passarela feita com a linha 100% aluminio e pintura epóxi – procure os profissionais da Polysolution e teremos o máximo prazer em atende-los e ajudar no seu projeto.

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

e os resultado ée maravilhoso, uma passarela feita com a linha 100% aluminio e pintura epóxi – procure os profissionais da Polysolution e teremos o máximo prazer em atende-los e ajudar no seu projeto.



Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512

e os resultado ée maravilhoso, uma passarela feita com a linha 100% aluminio e pintura epóxi – procure os profissionais da Polysolution e teremos o máximo prazer em atende-los e ajudar no seu projeto.

Sistema modular de instalação de cobertura de Policarbonato com Perfil de aluminio estrutural Viga-Calha PC4412 e Perfil PC 5512
