Sistemas em Policarbonato Modular Multi Painel Alveolar - 600 mm - Polysolution

Buscando soluções inovadoras em policarbonato para a Construção Civil, a Polysolution oferece o sistema Multi-painéis, um sistema exclusivo que utiliza chapas de policarbonato alveolares, refletivas ou Full Reflective, com duas vantagens importantes: utilização de painéis em policarbonato alveolar e acessórios de engate rápido para intertravamento dos Painéis, especialmente desenhados para agilizar e tornar a montagem mais rápida, reduzindo sensivelmente os custos de instalação.

veja tabela de perfis, características técnicas, vão livre e outras informações

Tabela de Perfis e placas de POlicarbonato sistema modular click

Aplicação em porta de hotel, lojas, shoppings, garagens, centros comerciais

Mulit painel 600 mm alveolar sistema modular

Perfis e placas de POlicarbonato sistema modular click Aluminio e Policarbonato

Sistema modular Click - placa com 600 mm de largura - sistema Click com perfis de Aluminio - Rodeca / Polysolution

Sistema modular Click paineis com 600 mm de largura e perfis de aluminio curvado

Sistema modular Click - placa com 600 mm de largura - sistema Click com perfis de Aluminio - Rodeca / Polysolution

enviamos pra voce os perfis curvados / calandrados – na medida e raio correto.

Sistema modular Click - placa com 600 mm de largura - sistema Click com perfis de Aluminio - Rodeca / Polysolution

Sistemas com placas de 6 e 10 mm x 655 mm x comprimento variavel sob encomenda

Cobertura de Policarbonato modular alveolar cristal auto portante 655 mm - POlysolution

Perfis de aço galvanizados e pintura eletrostática branco, preto e cinzaCobertura de Policarbonato modular alveolar cristal auto portante 655 mm - POlysolution

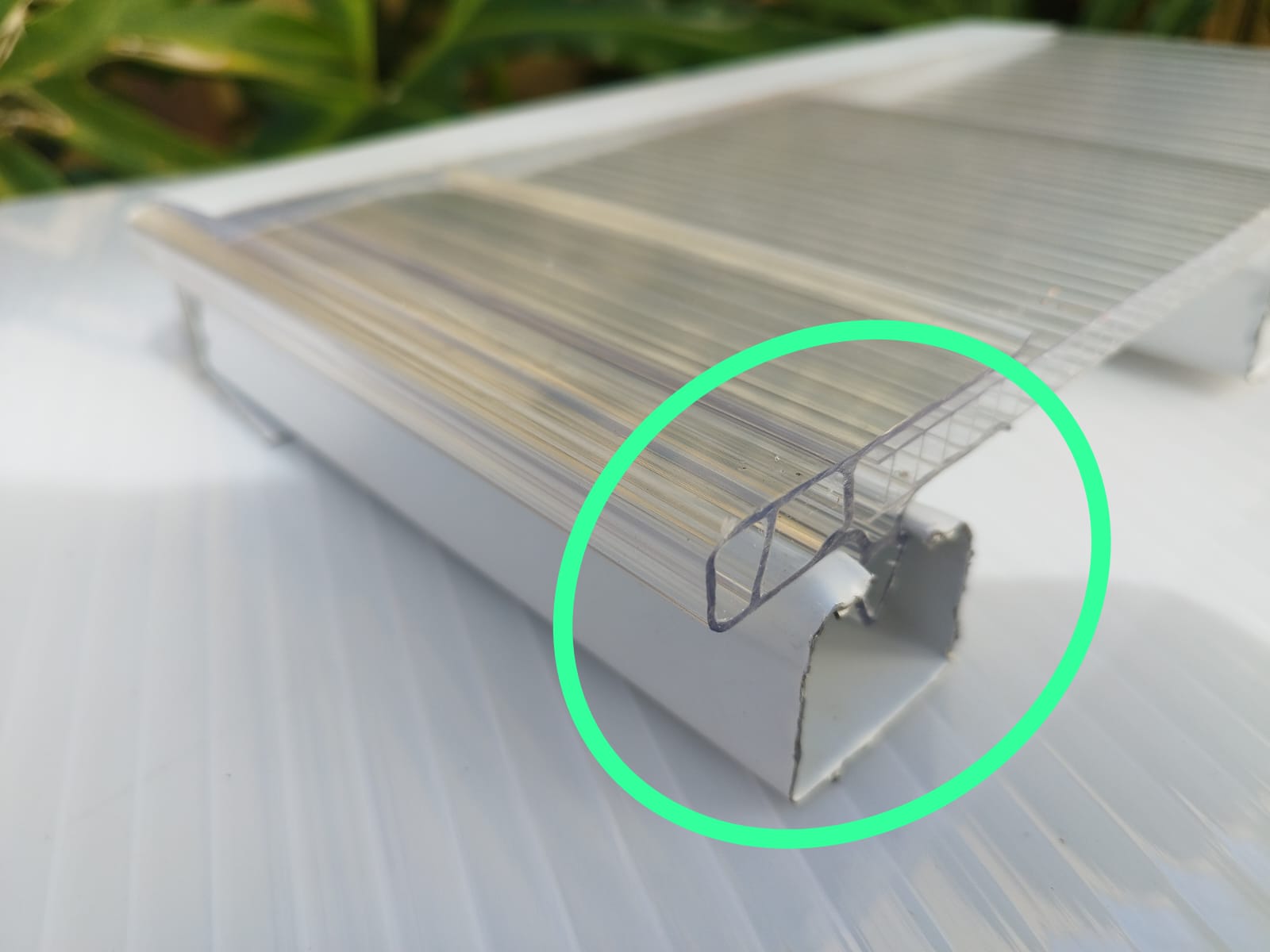

Sistema modular click 655mm – auto portante – Polysolution

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution -estrutura base bem leve

Sistema modular click 655mm - auto portante - PolysolutionOu com perfis de alumínio PLANOS, cobertura inclinada e RETA, inclinação mínima de 10%

Sistema modular RT System da Rodeca da Alemanha agora no Brasil - perfis de aluminio e vão livre até 5 metros - consulte tabelas de aplicações

aplicações sem garagens, passarelas e demais coberturas com praticidade, rapidez na instalação e certeza de estanqueidade, vazamento ZERO

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution – unico sistema no BRasil capaz de produzir sistema sem emenda com até 12000mm – perfis de aço galvanizado nas cores branco, preto e cinza, pintura eletrostática

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution – abaixo sistema de travamento reforçado na emenda das placas

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution – sistema de travamento e acabamento nas extremidades da cobertura – fica perfeito – na parte inferior  fazemos os furos de dreno

Sistema modular click 655mm - auto portante - PolysolutionSistema modular click 655mm – auto portante – Polysolution

Sistema modular click 655mm - auto portante - Polysolution

Sistema modular click 655mm – auto portante – Polysolution

Sistema modular RT System da Rodeca da Alemanha agora no Brasil –  perfis de aluminio e vão livre até 5 metros – consulte tabelas de aplicações

Sistema modular RT System da Rodeca da Alemanha agora no Brasil - perfis de aluminio e vão livre até 5 metros - consulte tabelas de aplicações

Sistema modular RT System da Rodeca da Alemanha agora no Brasil –  perfis de aluminio e vão livre até 5 metros – consulte tabelas de aplicações

Sistema modular RT System da Rodeca da Alemanha agora no Brasil - perfis de aluminio e vão livre até 5 metros - consulte tabelas de aplicações

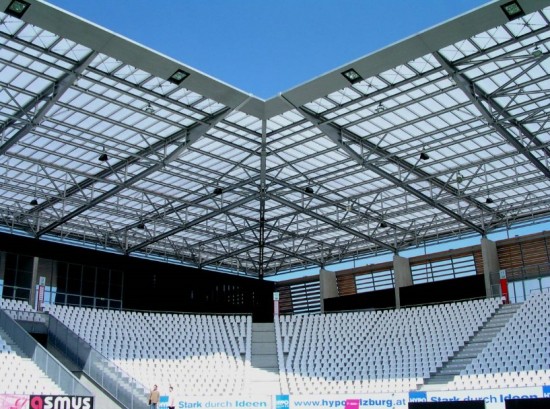

Sistema modular RT System da Rodeca da Alemanha agora no Brasil –  perfis de aluminio e vão livre até 5 metros – consulte tabelas de aplicações – estadios, estacionamentos

Sistema modular RT System da Rodeca da Alemanha agora no Brasil - perfis de aluminio e vão livre até 5 metros - consulte tabelas de aplicações

Confira nossa Tabela de Perfis

Print

O Sistema em Policarbonato Modular 600 mm, pode ser utilizado em Projetos Industriais, Residenciais e Comerciais, como Shoppings, Aeroportos, Escolas, Hotéis, Galpões entre outos, onde se deseje o o aproveitamento da luz natural.

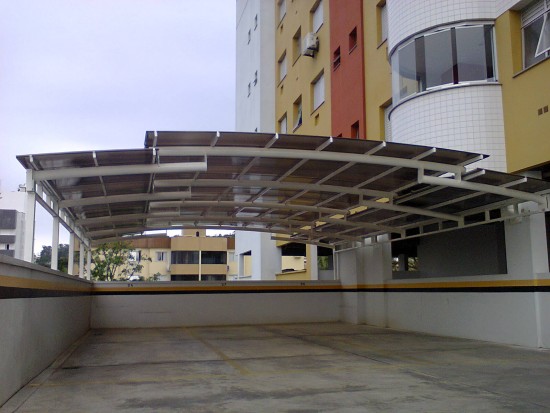

multi painel bronze garbeloto SC II perfil PC

O sistema elimina os furos e parafusos, assegurando total estanqueidade às coberturas e fachadas, sem necessidade de selantes, adesivos ou outros materiais de vedação. Além disso, permite a contração e dilatação térmica de seus componentes sem afetar as suas características e propriedades estruturais.

tabeladeperfis_sistemasmodulares

Se preferir faça o download da tabela

tabeladeperfis_polysolution

Os painéis são leves, resistentes a impactos e fornecem um elevado índice de transmissão luminosa, ou seja, um maior aprofeitamento da luz natural com menor índice de transmissão térmica para o ambiente interior.

A Garantia é de 10 anos contra amarelamento e perda das características visuais. Os painéis têm tratamento anti-UV nas duas faces. Os perfís de policarbonato ou de alumínio, são conectados sobre os Painéis, que ficam intertravados e presos na estrutura por garras de aço inox ou alumínio, que ficam ocultas. Os Painéis podem ser de policarbonato alveolar, ou Reflective e Full Reflective e são utilizados em: coberturas, fachadas, entradas, túneis e passarelas em: Projetos industriais, comerciais e residenciais; Shopping Centers; Terminais rodoviários e ferroviários (Metrô); Aeroportos; Escolas, Universidades, Igrejas; Clubes, Academias, Estádios de Futebol; Hotéis, Resorts e Complexos Hoteleiros; Galpões Industriais.

Mulit painel 600 mm alveolar sistema modular

Domus de Iluminação Natural em Policarbonato - Sistema Ba rodeca - Multi function 600 mm + Aluminio

Mulit painel 600 mm alveolar sistema modular

Mulit painel 600 mm alveolar sistema modular

Mulit painel 600 mm alveolar sistema modular

Mulit painel 600 mm alveolar sistema modular

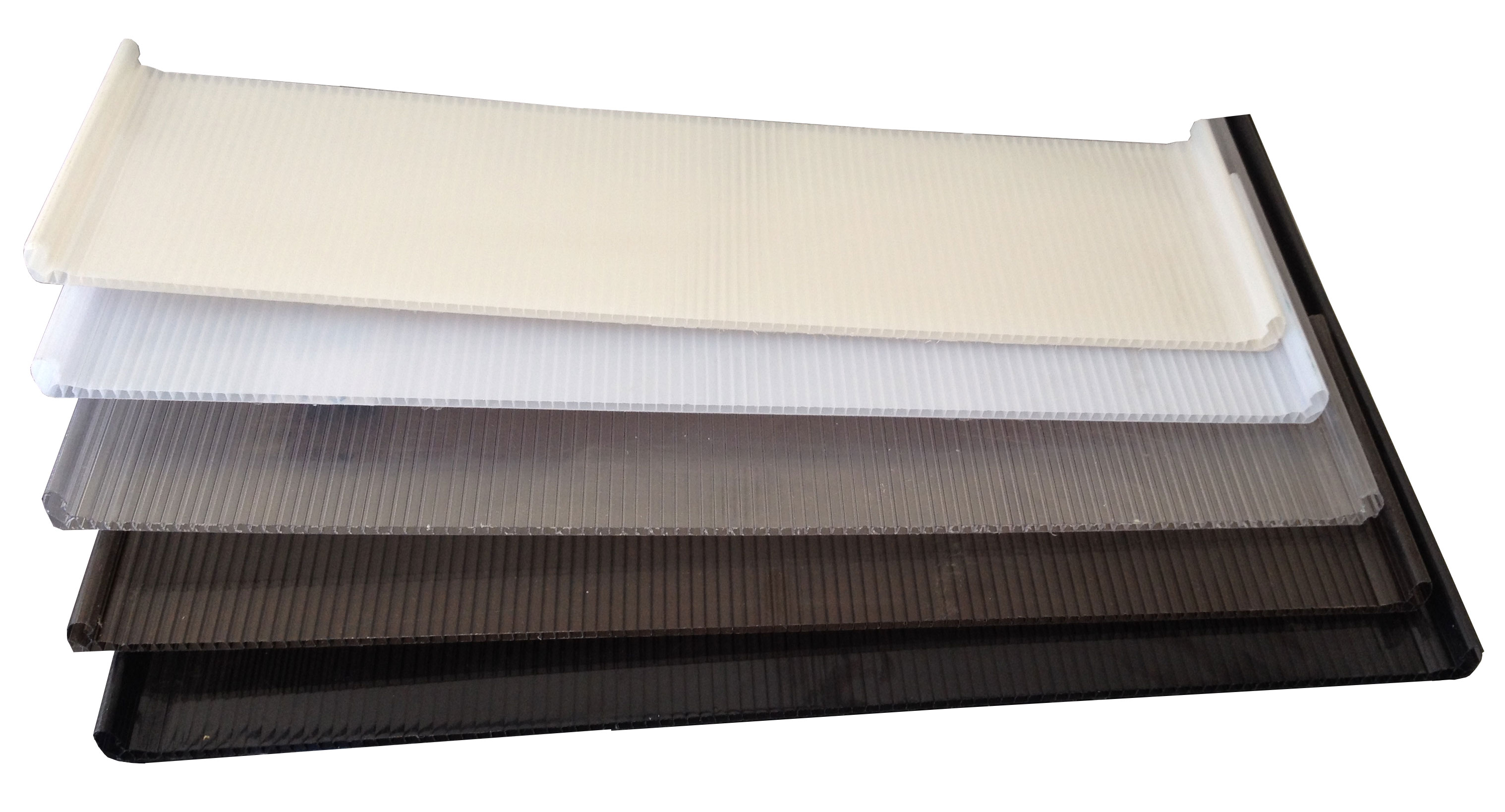

Cores:

Cristal , Fumê, Bronze, Azul, Verde, Pérola (Full e Refletiva), Prata

(Consulte Disponibilidade)

IMG_1225

Perfis e Acessórios

A Polysolution disponibiliza de Perfis em alumínio e Policarbonato, que facilitam a instalação, veja na tabela abaixo, alguns exemplos:

Perfil União Estrutural Alumínio

Perfil-União-Estrutural-Alumínio

Solução com PERFIL TRAPÉZIO na união das chapas, Perfil União Estrutural 5111 e PERFIL U arremate em FORMATO F nas extremidades, para dar melhor acabamento, incluindo GAXETÃO de borracha EPDM SD 1619 sobre a estrutura metálica, com o objetivo de melhorar a vedação:

multipainel_perfil_conector_policarbonato

clique na imagem para ampliar

Perfil Conector em Alumínio

Perfil Conector Alumínio

Solução com  PERFIL U CONECTOR em alumínio na união das chapas e PERFIL U arremate e  Perfil U arremate em FORMATO F –  com aba de 30 mm em alumínio em uma  extremidade –  e outro perfil arremate com ESTILO CADEIRINHA , funcionando como acabamento final-   para dar acabamento e esconder os perfis de metalon / alumínio (estrutura)

multipainel_perfil_conector_alumínio

Clique na imagem para ampliar

Perfil Conector em Policarbonato

Vão Livre Reto: 1200 mm

Vão Livre Curvo: 1500 mm

perfil conector policarbonato polysolution

Solução com PERFIL U CONECTOR em policarbonato na união das chapas e PERFIL U arremate em alumínio nas extremidades: nesta aplicação o Perfil U Conector em policarbonato, pode ser substituído pelo Perfil U Conector em alumínio ou pelo Perfil U União Estrutural em alumínio

multipainel_perfil_conector_policarbonato

Clique na imagem para ampliar

Para o melhor acabamento da sua cobertura você pode contar com o Perfil U Arremate e também com  o LANÇAMENTO da Polysolution o Perfil U Arremate em formato F, que pode ser utilizado como RUFO:

Perfil U Arremate em formato F:

perfil_F

Solução com PERFIL U CONECTOR em alumínio na união das chapas e PERFIL U arremate em FORMATO F –  com aba de 30 mm em alumínio nas extremidades – aba do perfil F em aluminio virada para baixo  e a outra ABA  para cima, funcionando como RUFO LATERAL – para proteger  contra entrada de água – para dar acabamento e

esconder os perfis de metalon / aluminio(estrutura)

multipainel_perfil_conector_alumínio

Clique na imagem para ampliar

Perfil U Arremate :

Perfil Arremate

Solução com PERFIL U CONECTOR em alumínio na união das chapas e PERFIL U arremate em alumínio nas extremidades:nesta aplicação o Perfil U Conector em policarbonato, pode ser substituído pelo Perfil U Conector em alumínio ou pelo Perfil U União Estrutural em alumínio

multipainel_perfil_conector_policarbonato

Clique na imagem para ampliar

Perfil viga-calha:

em alumínio medida 100mm x 100 mm – estrutural auto portante até 5 metros, vão livre reto até 6000 mm

Perfil Viga Calha

Faça o Download das Informações Técnicas do Sistema Modular aqui

Informações técnicas skylight click – multi painel polysolution

 Modelo de cobertura com Sistema macho e femea CLICK –  cor cristal – paineis de 600 mm de largura

Cobertura com policarbonato Multi Painel ESTRELA DE PRATA 6 PONTA GROSSA-PR

Cobertura em Policarbonato –  iluminação Zenital

obra com multi function

Tipos de Coberturas

Aqui mostramos uma montagem de multi painel cobertura reta e curva, de forma que o mesmo perfil  de aluminio conector quadrado – voce pode montar os dois tipos de coberturas – reta e curva –  no caso curva, a POlysolution faz a calandragem do perfil para voce, dea cordo com o raio indicado.

Aqui mostramos uma montagem em 3D, onde o perfil conector de aluminio vai por baixo e as chapas por cima, nesse caso temos todas as garras de fixação e arremates laterais e frontais que dão toda estanqueidade e segurança ao sistema.

Nesse filme mostramos o perfil conector em policarbonato, ele une as duas placas de policarbonato sem uso aparente de parafusos, e permite ainda que as chapas façam o movimento de dilatação, permitindo uma perfeita fixação.

Aqui mostramos um video onde a estrutura é um perfil de aluminio conector redondo e podendo ser tambem calandrado, curvado a frio, através de maquinas especiais que a Polysolution disponibiliza.

nesse sistema permite-se um vão livre de até 5 metros curvado e de 4 metros em vão livre reto/plano.

Nesse outro vídeo apresentamos de forma prática uma  montagem de uma cobertura de garagem de carro em policarbonato, com paineis multi painel, multi function, mostrando todas as cores, e nesse caso não se usa nenhuma estrutura intermediaria de aluminio ou metalon, as chapas são unidas por um conector de policarbonato e curvada a frio, fazendo dessa forma que o arco fique estabilizado com a curvatura. temos calculos de  raios de curvaturas, desenvolvimento das chapas,e tc… consulte nos..

medidas

soluções_multipainelcurvo

soluções_multipainelreto
