DIY – é simples, faça você mesmo! Cobertura de Policarbonato INFRA RED

By Luis Dias on ago 31 in Sem categoria.

Como fazer uma cobertura de Policarbonato FIXA com a linha de perfis de alumínio Estruturais Polysolution, perfis inteligentes e práticos.

as chapas especificadas nesse projeto foram ALVEOLAR 10 mm branco leitoso com aditivo INFRA RED, objetivando a redução de calor na ordem de 10° C e também com efeito ANTI-OFUSCAMENTO

Mostramos mais detalhes para que você na sequencia com videos, fotos e desenhos esquemáticos


abaixo outro vídeo mais completo detalhando como foi especificado

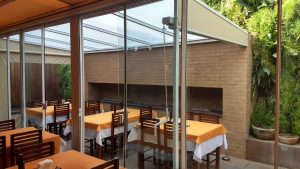

VIDEO Apos a instalação no rsstaurante Sabores da Serra em Campinas

como fizemos essa solução ao cliente – um Restaurante de fino trato em campinas.

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Vista lateral dessa cobertura de Policarbonato

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Veja como foi feita essa solução e seus respectivos perfis de aluminio e chapa de policarbonato Alveolar Infra red, que visou a redução de calor e conforto termico, consequentemente num ambiente super harmonico.

Linha de perfis de aluminio para Insalação de Policarbonato-Perfil PC 5550 CC -Polysolution

o perfil Coluna onde assenta as chapas de Policaronato foram utilizados os perfis de aluminio Estrutural PC5550

Perfil Viga-Calha PC 4412_76 Perfil com base de 76 mm e Aba Lateral maior de 90 mm -POLYSOLUTION - É Viga É Calha -

na parte mais baixa do caimento utilizamos o perfil estrutural Viga-Calha PC4412 com pivô regulavel e ajustavel  de 3 polegadas

cobertura de Policarbonato polysolution

Veja acima o esquema utilizado

perfil de aluminio estrutural PC5512

Na parte mais alta da cobertura utilizamos o conjunto de 3 peças chamado PERFIL PC 5038 – Perfil RESOLVE

Perfil Base Relável - Linha de Perfis Polysolution

são peças articuladas, pivô encaixado num olhal BASE  e assim eles se ajustam ao angulo de inclinação da cobertura de Policarbonato ou vidro.

Modelo numero 1 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Nesse modelo temos a parde e na parte mais alta e na parte mais baixa os postes

Modelo numero 2 de montagem do sistema modular com Perfil Viga-Calha PC4412 em corredor lateral em Policarbonato Polysolution

Nesse modelo acima entre paredes, nossos perfis de aluminio se ajustam e vedam.

pergolado de concreto coberto com policarbonato caimento zero - Polysolution

VEja detalhes dessa solução – bem facil de entender

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

Perfil de aluminio RESOLVE e tambem o PERFIL DE ALUMINIO RUFO

RUFO de aluminio com gaxeta de EPDM  –  para vedar o retorno da agua

Cobertura de Policarbonato com Perfis de Aluminio estrutural Auto-portante Polysolution

a montagem placa a placa , passo a passo, respeitando as folgas de dilatação, fixação, engastamento e demais detalhes tecnicos

aqui mostramos a fixação perfeita de todos os perfis de aluminio

Veja que cada chapa precisa da folga de dilatação e nossos perfis de alumínio estrutural tem essa previsão tecnica, só seguir as instruções e instalar

no inicio e fim utilizamos o perfil de aluminio arremate formato F  formato Rufo e a cima pra fechar e fixar – o perfil trapézio PC 2131

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 – Polysolution 1

Cobertura de Policarbonato alveolar 10 mm infra red e perfil Viga-calha PC4412 - Polysolution 1

Veja mais dicas agora para o vidro  – no mesmo sistema

cobertura de corredor Lateral com Perfis de aluminio Polysolution

aqui um corredor lateral em VINHEDO SP –  onde utilizamos os perfis de aluminio completos da linha da Polysolution

cobertura de corredor Lateral com Perfis de aluminio Polysolution

Veja a qualidade de alinhamento dos perfis Polysolution

cobertura de corredor Lateral com Perfis de aluminio Polysolution

Aqui uma ligação casa – casa em que foi utilizado vidro laminado 8 mm

cobertura de corredor Lateral com Perfis de aluminio Polysolution

Perfil de aluminio estrutural PC 5550 e Perfil viga-Calha PC 4412

Perfil viga-calha com 4 polegadas – Perfil Estrutural PC5550 – com vidros laminado STB 120 CEBRACE de 8mm x 750 mm x 2300mm
