Pergolado de Madeira coberto com Policarbonato Branco Leitoso INFRA RED e PERFIL T

By Luis Dias on maio 08 in Sem categoria.

Segue abaixo uma aplicação fantástica de como revestir um pergolado de Madeira com uma chapa de Policarbonato que reduza o calor em até 10  GRAUS C  e de quebra oferece o EFEITO ANTI-OFUSCAMENTO

projeto do video abaixo em Porto Seguro, praia de arraial dájuda -BAHIA , confoir a ecurta


veja alguns detalhes adicionais
Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm - POLYSOLUTION

Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm – POLYSOLUTION

Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm - POLYSOLUTION

Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm – POLYSOLUTION

Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm - POLYSOLUTION

Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm – POLYSOLUTION Pegolado de Madeira coberto com Policarbonato Alveolar Branco Leitoso Infra Red 10 mm - POLYSOLUTION

compare a cor BRanca leitosa INFRA RED com a Cor alveolar cristal 10 mm

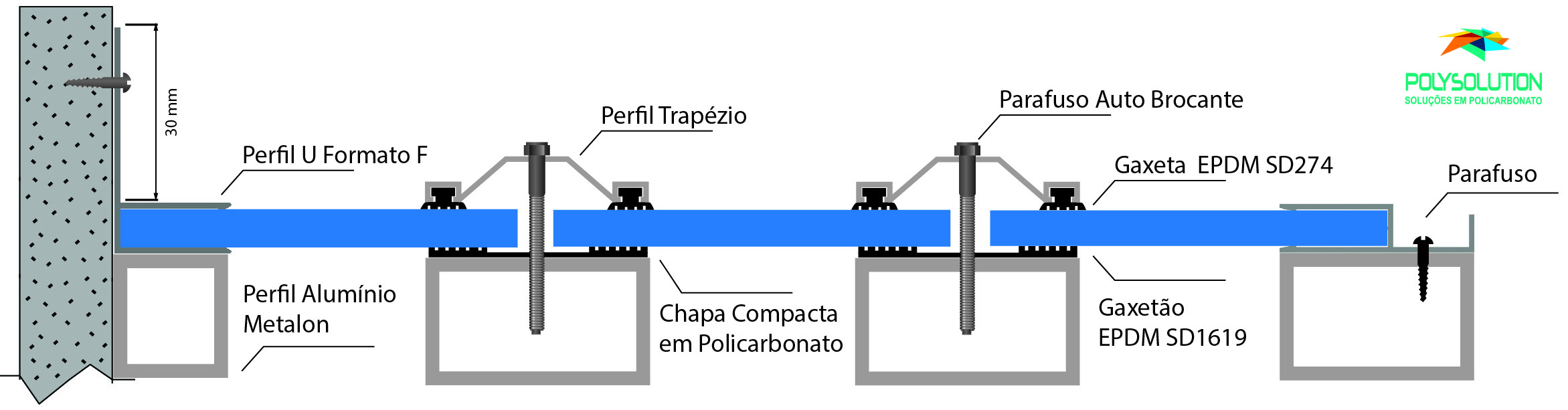

utilizamos os perfis de Aluminio T Invertido + TRAPÉZIO + F + U + VIGA-CALHA

Pergolado de madeira com Perfil T e Trapézio - Polysolution

Importante cuidar do corte correto das chapas de Policarbonato, em função da distancia entre eixos de suas pergulas, então segue as duas situações:

1- se a chapa tem ex 500 mm, a distancia entre eixos deverá acrescentar 14mm –  ficando com 514mm

Pergolado-de-Madeira-com-Perfil-T-com-gaxeta-EPDM-eixo-50situação 2- se a distancia entre eixos é de 500 mm, a chapa deverá ser cortada com 14 mm a menor, 10mm do perfil T + 4 mm da folga de dilatação.

Pergolado-de-Madeira-com-Perfil-T-com-gaxeta-EPDM-eixo-50



tabela de distanciamento entre apoios para chapa alveolar

distancia entre vãos de apoio

tabela de apoios –  chapa de policarbonato compacta – exemplo chapa compacta de 3mm = 500mm distancia entre apoio lateral

tabela-de-distanciamento-entre-apoio-Policarbonato-compacto-POLYSOLUTION

Eventualmente você irá colocar a chapa sobre a madeira utilizando um gaxetão –  nesse caso os cálculos são idênticos, respeite a espaço do parafuso e espeço de dilatação

tabela de fixação das placas de Policarbonato compacto
